关于BIM技术

BIM技术是一种以计算机模拟系统为依托的建筑设计，是装配式建筑施工当中一项非常重要的施工方法，BIM技术在装配式建筑当中的应用不仅有效的提高建筑工程的施工效率同时也从根本上对建筑施工方法进行了变革。

BIM技术具有信息化的特点，在装配式建筑结构施工当中BIM技术能够有机的把三维信息技术融入到装配式建筑的结构施工当中并构建出一个较为完善的建筑结构施工模型，进而为建筑工程施工向着一体化方向发展和全面提高整个建筑的施工效果创造良好的条件。与此同时，装配式建筑施工应用BIM技术还能提高对于信息技术的应用效果，保证了装配式建筑工程施工当中各个施工环节的协调一致，充分发挥BIM技术可视化、协调性、模拟性以及优化性等特性在装配式建筑工程施工当中的有效作用。

BIM技术在建筑工程中的特点

1、设计可视化-3D

2、能耗分析-3D

3、整体进度规划-4D

4、成本预算、工程量估算-5D

BIM技术运用流程

以下就项目前期策划阶段、设计阶段、施工阶段和运营阶段中BIM的应用进行一个概括性介绍（运用流程）：

(一) 项目前期策划阶段

在项目的前期应当尽早应用BIM技术。

项目前期策划阶段对整个建筑工程项目的影响很大。在项目前期的优化对于项目的成本和功能影响是最大的，而优化设计的费用是最低的；而在项目后期优化对于成本和功能影响在逐渐变小，而优化设计的费用却逐步增高。

BIM技术应用在项目前期的工作有很多，包括现状建模与模型维护、场地分析、成本估算、阶段规划、规划编制、建筑策划等。

投资估算

应用BIM系统强大的信息统计功能，在方案阶段可运用数据指标等方法获得较为准确的土建工程量及土建造价，同时可用于不同方案的对比，可以快速得出成本的变动情况，权衡出不同方案的造价优劣，为项目决策提供重要而准确的依据。BIM技术可运用计算机强大的数据处理能力进行投资估算，这大大减轻了造价工程师的计算工作量，造价工程师可节省时间从事更有价值的工作如确定施工方案、评估风险等，进一步能细致考虑施工中许多节约成本等专业问题，这些对于编制高质量的预算来说非常重要。

现状模型

根据现有的资料把现状图纸导入到基于BIM技术的软件中，创建出道路、建筑物、河流、绿化以及高程的变化起伏，并根据规划条件创建出本地块的用地红线及道路红线，并生成面积指标。

总图规划

在现状模型的基础上根据容积率、绿化率、建筑密度等建筑控制条件创建工程的建筑体块各种方案，创建体量模型。做好总图规划、道路交通规划、绿地景观规划、竖向规划以及管线综合规划。

环境评估

根据项目的经纬度，借助相关的软件采集此地的太阳及气候数据，并基于BIM模型数据利用相关的分析软件进行气候分析，对方案进行环境影响评估，包括日照环境影响、风环境影响、热环境影响、声环境影响等评估。某些项目还需要进行交通影响模拟。

(二) 设计阶段

BIM在建筑设计的应用范围非常广泛，无论在设计方案论证，还是在设计创作、协同设计、建筑性能分析、结构分析，以及在绿色建筑评估、规范验证、工程量统计等许多方面都有广泛的应用。

1、设计方案论证

BIM三维模型展示的设计效果十分方便评审人员、业主对方案进行评估，甚至可以就当前设计方案讨论施工可行性以及如何削减成本、缩短工期等问题，可最后修改方案提供切实可行的方案。由于是用可视化方式进行，可获得来自最终用户和业主的积极反馈，使决策的时间大大减少，促成共识。

2、设计创作

由于在BIM软件中组成整个设计的就是门、窗、墙体等单个3D构件元素，则设计过程就是不断确定和修改各种构件的参数，而这些建筑构件在软件中是数据关联、智能互动的。而最终设计成果的交付就是BIM模型，所有平、立、剖二维图纸都可以根据模型随意生成，由于图纸来源都是同一个BIM模型，所以所有图纸和图表数据都是互相关联的，也是实时互动的，从根本上避免了不同视图不同专业图纸出现的不一致现象。

3、协同设计

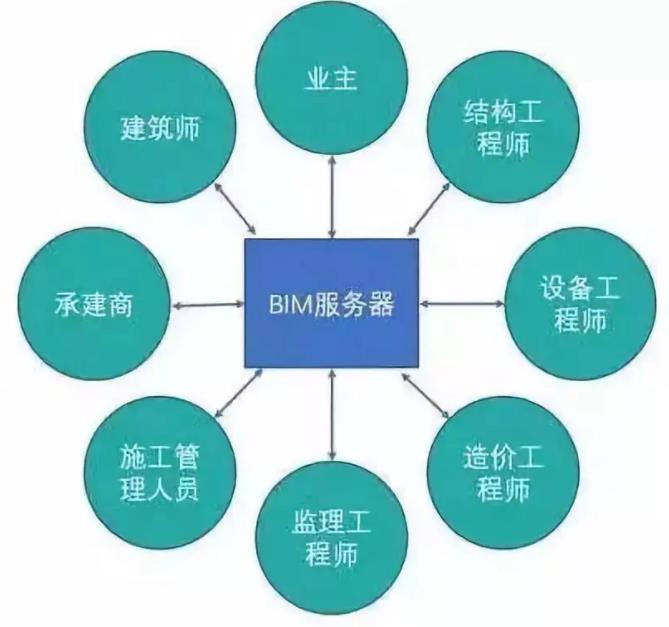

BIM技术使不同专业的甚至是身处异地的设计人员都能够通过网络在同一个BIM 模型上展开协同设计，使设计能够协调进行。以往各专业各视角之间不协调的事情时有发生，即使花费了大量人力物力对图纸进行审查仍然不能把不协调的问题全部改正。有些问题到了施工过程才能发现，给材料、成本、工期造成了很大的损失。应用BIM技术以及BIM服务器，通过协同设计和可视化分析就可以及时解决上述设计中的不协调问题，保证了后期施工的顺利进行。

4、绿色建筑评估

BIM模型中包含了用于建筑性能分析的各种数据，只要数据完备，将数据通过IFC、gbXML等交换格式输入到相关的分析软件中，即可进行当前项目的节能分析、采光分析、日照分析、通风分析以及最终的绿色建筑评估。

5、工程量统计

BIM模型信息的完备性大大简化了设计阶段对工程量的统计工作，模型的每个构件都和BIM数据库的成本库相关联，当设计师在对构件进行变更时，成本估算都会实时更新。

在用二维CAD技术进行设计时，绘图的工作量很大，设计师无法花很多时间对设计方案进行静心推敲。应用BIM技术，只要完成了设计构想，确定了BIM模型的最后构成，马上就可以根据模型生成各种施工图，而且由于BIM技术的协调性，后期调整设计的工作量是很小的，这样设计质量和图纸质量都得到了保障。

(三) 施工阶段

BIM技术在施工阶段可以有如下多个方面的应用：3D协调/管线综合、支持深化设计、场地使用规划、施工系统设计、施工进度模拟、施工组织模拟、数字化建造、施工质量与进度监控、物料跟踪等。

1、碰撞综合协调

在施工开始前利用BIM模型的可视化特性对各个专业（建筑、结构、给排水、机电、消防、电梯等）的设计进行空间协调，检查各个专业管道之间的碰撞以及管道与结构的碰撞。如发现碰撞及时调整，这样就较好地避免施工中管道发生碰撞和拆除重新安装的问题。

2、施工方案分析

在BIM模型上对施工计划和施工方案进行分析模拟，充分利用空间和资源整合，消除冲突，得到最优施工计划和方案。特别是对于新形式、新结构、新工艺和复杂节点，可以充分利用BIM的参数化和可视化特性对节点进行施工流程、结构拆解、配套工器具等角度的分析模拟，可以改进施工方案实现可施工性，以达到降低成本、缩短工期、减少错误和浪费的目的。

3、数字化建造

数字化建造的前提是详尽的数字化信息，而BIM模型的构件信息都以数字化形式存储。例如像数控机床这些用数字化建造的设备需要的就是描述构件的数字化信息，这些数字化信息为数控机床提供了构件精确的定位信息，为建造提供了必要条件。

4、施工科学管理

通过BIM技术与3D激光扫描、视频、图片、GPS、移动通讯、RFID（二维码等射频识别技术）、互联网等技术的集成，可以实现对现场的构件、设备以及施工进度和质量的实时跟踪。另外通过BIM技术和管理信息系统的集成，可以有效支持造价、采购、库存、财务等的动态精确管理，减少库存开支，在竣工时可以生成项目竣工模型和相关文件，有利于后续的运营管理。并且业主、设计方、预制厂商、材料供应商等可利用BIM模型的信息集成化与施工方进行沟通，提高效率减少错误。

总的来说，应用BIM技术可以为建筑施工带来新的面貌。

(四) 运营阶段

在运营维护阶段BIM可以有如下这些方面的应用：竣工模型交付；维护计划；建筑系统分析；资产管理；空间管理与分析；防灾计划与灾害应急模拟。

1、竣工模型交付与维护计划

施工方竣工后对BIM模型进行必要的测试和调整再向业主提交，这样运营维护管理方得到的不只是设计和竣工图纸，还能得到反映真实状况的BIM模型，里面包含了施工过程记录、材料使用情况、设备的调试记录以及状态等资料。BIM能将建筑物空间信息、设备信息和其他信息有机地整合起来，结合运营维护管理系统可以充分发挥空间定位和数据记录的优势，合理制定运营、管理、维护计划，尽可能降低运营过程中的突发事件。

2、资产管理

通过BIM建立维护工作的历史纪录，可以对设施和设备的状态进行跟踪，对一些重要设备的适用状态提前预判，并自动根据维护记录和保养计划提示到期需保养的设备和设施，对故障的设备从派工维修到完工验收、回访等均进行记录，实现过程化管理。另外如果基于BIM的资产管理系统能和诸如停车场管理系统、智能监控系统、安全防护系统等物联网结合起来，实行集中后台控制与管理，则能很好地解决资产的实时监控、实时查询和实时定位，并且实现各个系统之间的互联、互通和信息共享。

3、防灾模拟

基于BIM模型丰富的信息，可以将模型以IFC等交换格式导入灾害模拟分析软件，分析灾害发生的原因，制定防灾措施与应急预案。灾害发生后，将BIM模型以可视化方式提供给救援人员，让救援人员迅速找到合适救灾路线，提高救灾成效。

4、空间管理

应用BIM技术可以处理各种空间变更的请求，合理安排各种应用的需求，并记录空间的使用、出租、退租的情况，实现空间的全过程管理。

国家政策助力BIM技术的发展

相比国外，国内对BIM的政策支持更有力。前者是市场推进政策，后者是政策推进市场。

2011年，住建部在《2011-2015中国建筑业信息化发展纲要》中，将BIM、协同技术列为“十二五”中国建筑业重点推广技术。

2013年9月，住建部发布《关于推进BIM技术在建筑领域内应用的指导意见》(征求意见稿)，明确指出“2016年，所有政府投资的2万平米以上的建筑的设计、施工必须使用BIM技术”。

2015年，政府正式公布《关于推进建筑业发展和改革的若干意见》，把BIM和工程造价大数据应用正式纳入重要发展项目。

2015年7月1日，《国家安全法》出台，其中第二十五条强调信息核心技术、关键基础设施和重要领域信息系统的数据安全。7月8日，全国人大常委会公开《网络安全法(草案)》并征求意见，其中第三十条规定：关键信息基础设施的运营者采购网络产品或者服务，可能影响国家安全的，应当通过国家网信部门会同国务院有关部门组织的安全审查。根据上述法案，境外BIM技术公司可能被纳入国家安全审查，将BIM模型存放于境外服务器或由境外提供的行为，可能涉嫌违法。

上述政策无不表明政府对BIM、尤其对国内BIM发展的高度重视。

国内BIM实践虽然存在问题，但都是已经暴露的问题；问题一旦暴露，就会有解决的希望。而且国内在建设工程体量方面远远领先世界，有更广阔的BIM应用空间!
